LOCH – Hlbokovŕtacie stroje a jednotky


lochlogo

Loch, Präzisions Bohrtechnik GmbH, Landshut-Ergolding, Nemecko

Už niekoľko desaťročí sa firma LOCH považuje za symbol konštrukcie a výroby jednoduchých a pritom široko využiteľných strojov pre hlboké vŕtanie.

Dlhoročné skúsenosti, zvlášť so strojmi pre vysoké výkony obrábania, so strojmi vyrobenými podľa špeciálnych požiadaviek zákazníkov, s konštrukciou vychádzajúcou zo stavebnicového systému, čo umožňuje redukciu nákladov, to všetko vytvára úspešnú charakteristiku koncepcie strojov.

Hlbokovŕtacie jednotky sú najčastejšie používané pre špeciálne stroje, výrobné linky alebo ako súčasť jednoúčelových strojov.

Najväčšie využitie sa nachádza v oblasti automobilového priemyslu, úžitkových vozidiel, leteckej technike, v oblasti medicíny a samozrejme v bežnej strojárskej výrobe.

Základné jednotky sú vyrábané v niekoľkých variantoch, ktoré sa líšia počtom vretien (1-, 2-, 3-, 4- a 6-vretenové). Jednotky, prípadne stroje sa vyznačujú nasledujúcimi charakteristickými vlastnosťami:

• pohon vŕtacieho vretena s frekvenčným meničom, samostatný pohon pre každé vreteno

• posuv zaisťuje pohon s frekvenčným meničom s absolútnym systémom odmeriavania

• vŕtacie vreteno s presným uložením pinoly, trvalé mazanie, lineárne vedenie v spojení s valivými elementmi

• ochrana proti zalomeniu nástroja

• odolná a tuhá zvarená konštrukcia pre zvýšenie presnosti a zvýšenie životnosti nástrojov

Viac informácií nájdete na stránke: www.loch-gmbh.de.

Hlbokovŕtacie jednotky – hlbokovŕtacie stroje

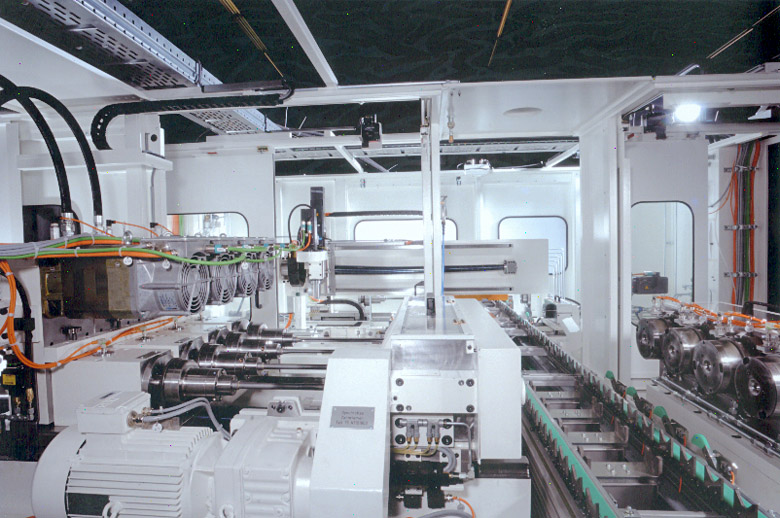

01

Hlbokovŕtacie jednotky – hlbokovŕtacie stroje TB1/E
Rozsah vŕtaných priemerov: Ø 1 – 10 mm
Max. vŕtaná hĺbka: 600 mm

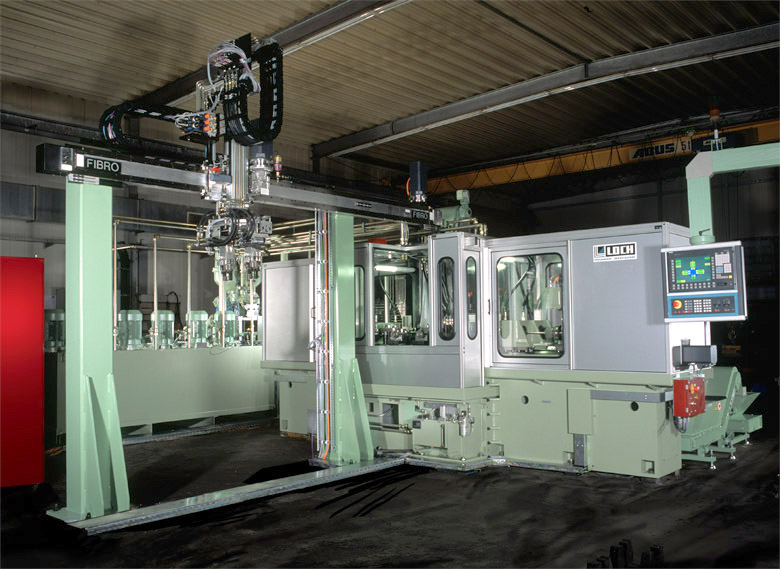

02

Hlbokovŕtacie jednotky – hlbokovŕtacie stroje TB1/TB2
Rozsah vŕtaných priemerov: Ø 2 – 40 mm
Max. vŕtaná hĺbka: 2000 mm

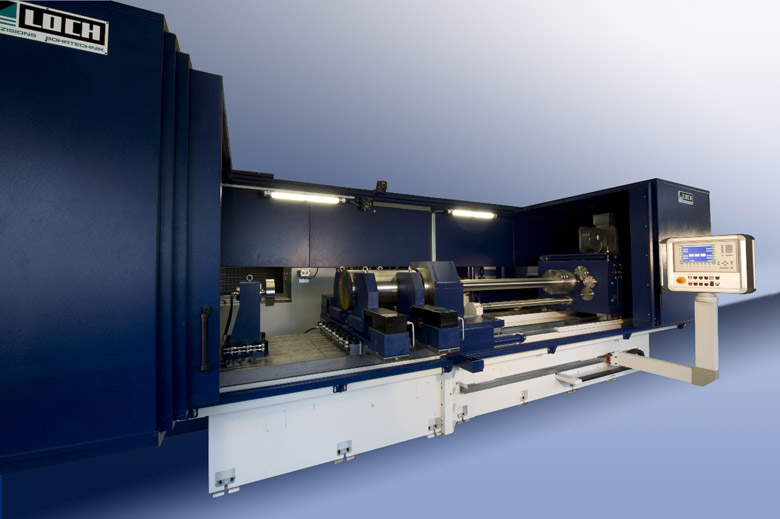

03

Hlbokovŕtacie stroje TB2/TB4
Rozsah vŕtaných priemerov: Ø 16 – 250 mm
Max. vŕtaná hĺbka: 600 mm

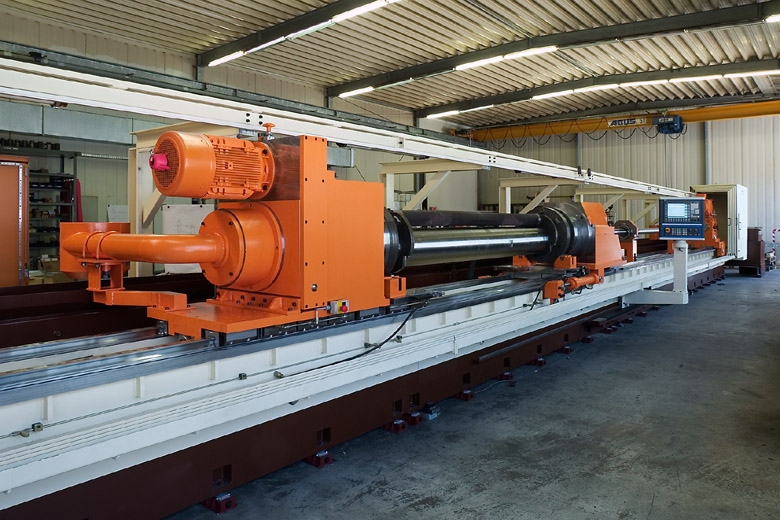

04

Hlbokovŕtací stroj pre obrábanie valcov
Rozsah vŕtaných priemerov: Ø 16 – 400 mm
Max. vŕtaná hĺbka: 8000 mm

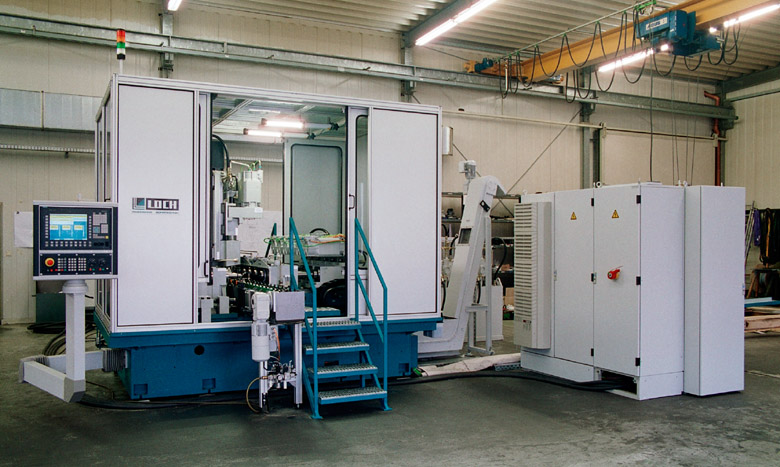

05

Súradnicové vŕtacie stroje
Rozsah vŕtaných priemerov: Ø 16 – 250 mm
Max. vŕtaná hĺbka: 1500 mm

Popis • Rozsah priemerov • Max. hĺbka vŕtania

Hlbokovŕtacia jednotka – stroj • 2 – 10 mm • 600 mm

Hlbokovŕtacia jednotka – stroj • 3 – 40 mm • 2000 mm

Hlbokovŕtací stroj • 16 – 120 mm • 8000 mm

Hlbokovŕtací stroj • 30 – 250 mm • 10000 mm

Hlbokovŕtací stroj pre obrábanie valcov • 16 – 400 mm • 8000 mm

Vertikálny vŕtací stroj • 16 – 250 mm • 1500 mm

Špeciálny hlbokovŕtací stroj

obrábacie centrum horizontálne a vertikálne

Výrobné linky

s automatickým zakladaním obrobkov, reťazové dopravníky, krokové podávanie, portálový zakladač alebo paletový systém

Špeciálne upínacie zariadenie

pre výkovky, odliatky alebo obrobené súčasti

Špeciálne vybavenie

kontrola zalomenia nástroja, portálové zakladače, reťazové dopravníky, pásové dopravníky, on-line servis, kompletné zakrytovanie, stredový koník, nástrojové lunety, špeciálne požiadavky

tb1e

Hlbokovŕtací stroj BB30-250mm, BT10000mm TB 2

tb22000

Hlbokovŕtacia jednotka/-stroj BB3-40mm, BT2000mm TB 2

tb24

Hlbokovŕtací stroj BB16-120mm, BT8000mm TB 2

tb210000

Hlbokovŕtací stroj BB30-250mm, BT10000mm TB 2

zbm

Špeciálny stroj pre obrábanie valcov

kotbm1

Súradnicový hlbokovŕtací stroj
