ALBA precision s.r.o.

Dovoľujeme si Vás pozvať na návštevu našej expozície v rámci konania MSV 2010, pavilón P, stánok 047.

Rovnako, ako každý rok, sa aj tohto roku zúčastníme MSV v Brne. Okrem tradičných firiem, ktoré sme aj v minulosti vystavovali, Vám predstavíme produkty nemeckého výrobcu nástrojov na rezanie a valcovanie závitov spoločnosti WAGNER Werkzeugsysteme Müller GmbH.

Súčasne Vám predstavíme okrem iného aj nový produkt talianskeho výrobcu podávačov tyčí firmy IEMCA, podávač MASTER 65/19.

Tešíme sa na Vašu návštevu.

Alba Precision, s.r.o.
Robotnícka 6, 974 01 Banská Bystrica
tel./fax: +421 48 414 86 27

Vysoké nároky na kvalitu a presnosť vo veľkosériovej výrobe nútia výrobcov skúšať a  hľadať spôsoby ako dosiahnuť pri všetkých týchto požiadavkách aj opakovanú presnosť.

Výroba nástrojových hláv Firma Wagner werkzeugsysteme Müller GMBH vyvíja a  vyrába nástrojové hlavy pre vysokorýchlostné obrábanie závitov beztrieskovým alebo trieskovým spôsobom už viac ako 100 rokov.

Systémy takzvaného valcovania závitov vyžadujú hotový priemer súčiastky bez prídavku. Sú určené predovšetkým na spracúvanie stredných a veľkých sérií. Okrem rýchlosti operácie a  špičkovej kvality povrchu dosahujú aj značné spevnenie, čo je vhodné hlavne pri veľmi namáhaných súčiastkach.

Thread Rolling Attachment
Valcovacie nástroje WAGNER
Bočné valcovacie nástroje – s  radiálnym prítlakom do maximálnej dĺžky závitu 32  mm. Pracovná časť je tvorená výmennými valčekmi (podľa typu závitu M, Tr, UNF atď.) s  dlhou životnosťou. Veľkou výhodou tohto nástroja je možnosť valcovať závit aj za prírubou.

Valcovacie hlavy – s axiálnym valcovaním závitu – dĺžka valcovania závitu je prakticky neobmedzená. Taktiež sa volia valčeky podľa profilu, respektíve podľa typu závitu.

Pre menšie a stredné série sú určené viacbrité sústružnícke hlavy. Sú vhodné aj na obrábanie výkovkov alebo výpalkov. Ich pracovnú časť tvoria doštičky zo spekaných karbidov. V  tomto prípade obrábaná súčiastka môže mať aj prídavok.

Okrem závitovacích hláv sú v  ponuke aj hlavy na ryhovanie alebo drážkovanie povrchov, prípadne na povrchové zahladzovanie.

Axiálne nástroje WAGNER môžu byť riešené ako statické alebo rotačné.

Radiálne nástroje môžu byť riešené iba ako statické.

Obavy z funkčnosti a správneho nastavenia sú úplne zbytočné. V  cene nástroja, ktorý firma ponúka zákazníkom aj podľa výkresového zadania súčiastky, je návšteva technika, ktorý nástroj namontuje a odladí.

Alba Precision, s.r.o.
Robotnícka 6, 974 01 Banská Bystrica
tel./fax: +421 48 414 86 27

Firma WTO je známa vlastným vývojom pevných a  poháňaných upínacích jednotiek pre sústruhy. Je priekopníkom tejto technológie, ktorú vyvíja už od roku 1977. Dnes je na trhu v pozícii lídra s vysokou presnosťou a dlhou životnosťou.

Poháňané jednotky sú vyvíjané presne podľa dizajnu strojov s ohľadom na ergonómiu v  pracovnom priestore. Preto sú vyrábané priamo pre daný typ stroja alebo nožovej hlavy.

Podľa tvaru sa delia na priame, bočné, priame a bočné s presadením, s nastaviteľným uhlom a pre upnutie kotúčových fréz. Verzie s presadením môžu byť sprevodované pomermi 1:2, 1:3, 2:1, 3:1.

Poháňané jednotky majú buď vonkajšie alebo vnútorné chladenie do 30 bar, resp. vnútorné vysokotlakové do 80 bar.

Nástroje sú štandardne upínané do ER klieštin Rego-fix DIN 6499, ktoré zodpovedajú vysokej kvalite a presnosti. Môžu byť upínané aj v upínacom WT systéme v presných ýchlovýmenných hlavičkách (tepelné upínanie, klieština, Weldon a pod.

Dve novinky v roku 2010
Prvá novinka je jednotka, umožňujúca upínanie kotúčových fréz. Možno ju použiť na obrábanie ozubených kolies bez nutnosti použitia špeciálneho stroja. Frézy majú nastaviteľný sklon ±30°.

Ďalšou novinkou sú jednotky na obrábanie vonkajších závitov technológiou wirbling. Touto technológiou, ktorá výrazne urýchľuje výrobu, je možné obrábať aj menšie závity, kde by sústružením mohlo dôjsť
k odtláčaniu obrobku.

Systém funguje na báze rýchlovýmenných kových očiek, ktoré je možné nastavovať aj mimo pracovného priestoru stroja. Nastavuje sa aj uhol sklonu plátkov pre obsiahnutie všetkých druhov závitových profilov. Presnosť závitu je až do 0,005 mm.

Elektronický katalóg
V ponuke sú aj pevné držiaky. Z nich je u zákazníkov najpopulárnejší povyťahovák tyčí. Firma ALBA Precision, s. r. o. na požiadanie pripraví aj elektronický katalóg vo formáte pdf na CD. Sú v ňom držiaky podľa typu a značky stroja, prípadne nožovej hlavy.

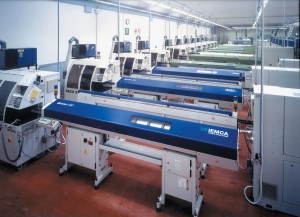

Snahou firmy IEMCA je prispôsobovať sa požiadavkám strojárskeho trhu a celkovej hospodárskej situácie sveta. V časoch keď iní robia úsporné opa opatrenia, IEMCA investovala do inovácii a novej rady podávačov tyčí.

Spoločnosť vyvinula nový automatický podávač tyčí Model ADVANTAGE 66 pre krátke tyče. Potenciálnych zákazníkov nemá osloviť len známa kvalita podávačov IEMCA, ale aj cena tohto nového modelu, ktorá je v porovnaní s podobnými modelmi najlepšia na českom a slovenskom trhu.

Dávkovanie obsahuje
1. Základný model podávača IEMCA Advantage 66
2. Vodiaci kanál „kovový“, profil „V“ pre využitie pri kruhových a 6-hraných tyčiach
3. Súprava pre adaptáciu ku stroji uvedenom v objednávke – mechanické a elektrické pripojenie
4. Tlačné tyče Ø 6/12/20 mm

Základné technické údaje podávača
• Rozsah tyčí od priemeru 5 mm do 66 mm
• Kapacita zásobníku 600 mm (nosnosť 250 kg)
• Automatické podávanie zo zásobníku
• Úspora miesta – celková dĺžka 1900 mm
• Maximálna dĺžka obrábanej tyče 1500 mm – v závislosti od dĺžky vretena
• Tuhá konštrukcia
• Pneumatický pohon 5 – 7 barov
• Jednoduchá obsluha
• Tri tlačné tyče Ø 6/12/20 mm
• Ovládací systém so snímačom polohy
• Horizontálny posun
• Anti-vibračné nakládacie zariadenie
• Nastavenie priemeru tyče
• Čelná jednotka pre vedenie tyče
• Ovládací systém PLC
• Police zásobníku s anti-vibračnými plastovými bloky
• Viac jazyčný ovládací panel

Cena modelu: od 5 900 Eur*

*Bez DPH, dopravy a inštalácie

www.loch-gmbh.de

Už niekoľko desaťročí sa firma LOCH považuje za symbol konštrukcie, výroby jednoduchých a pritom široko využiteľných strojov pre hlboké vŕtanie. Spoločnosť má dlhoročné skúsenosti so strojmi pre vysoké výkony a presnosti obrábania.

Konštrukcia strojov vychádza zo stavebnicového systému. Umožňuje to redukciu nákladov. Takto sa vytvára úspešná charakteristika koncepcie strojov.

Použitie hlbokovŕtacích jednotiek
Hlbokovŕtacie jednotky sú najčastejšie používané v špeciálnych strojoch, výrobných linkách alebo ako súčasť jednoúčelových strojov. Najväčšie využitie nachádzajú v oblasti automobilového priemyslu – pri výrobe úžitkových vozidiel, v leteckej technike, v oblasti medicíny a samozrejme v bežnej strojárskej výrobe.

Stroje podľa typu prevedenia
Firma LOCH vyrába stabilné hlbokovŕtacie stroje podľa typu prevedenia v rozsahu priemerov vŕtania od 1,0 mm až do 400 mm. Maximálna hĺbka vŕtania je až do 10 000 mm. Základné jednotky sú vyrábané v niekoľkých variantoch, ktoré sa líšia počtom vretien (1-, 2-, 3-, 4- a 6-vretenové).

Vlastnosti
Jednotky, prípadne stroje sa vyznačujú nasledujúcimi charakteristickými vlastnosťami:
• pohon vŕtacieho vretena s frekvenčným meničom, samostatný pohon pre každé vreteno;
• posuv zaisťuje pohon s frekvenčným meničom, s absolútnym systémom odmeriavania;
• vŕtacie vreteno s presným uložením pinoly, trvalé mazanie, lineárne vedenie v spojení s valivými elementmi;
• ochrana proti zalomeniu nástroja;
• odolná a tuhá zvarená konštrukcia zabezpečuje zvýšenie presnosti a zvýšenie životnosti nástrojov.

Alba Precision, s.r.o.
Robotnícka 6, 974 01 Banská Bystrica
tel./fax: +421 48 414 86 27
